? ? 這里所講的粉末冶金材料都是由添加或不添加石墨粉(碳)的元素鐵粉與元素銅粉的混合粉制造的。不管材料是以粉末冶金燒結(jié)態(tài)還是熱處理態(tài)使用，每一種組成的比例取決于所要求的強度水平。

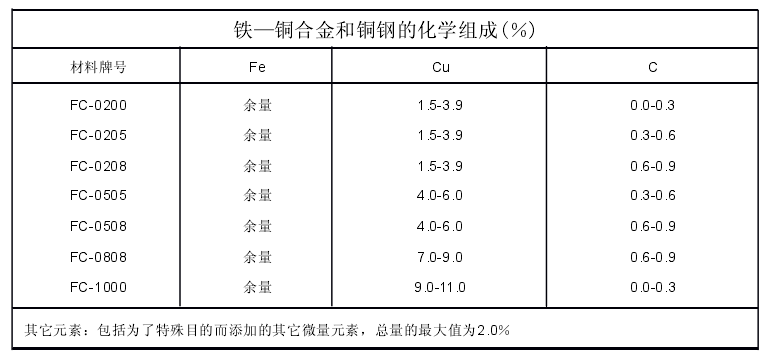

材料特性

? ? 鑒于粉末冶金燒結(jié)時石墨很容易擴散到鐵粉顆?；w中，所以0.8%或更高化合碳含量是可以達到的。添加銅粉是為了提高材料的強度、硬度及耐磨性。用熱處理還可以進一步提高材料的耐磨性。當(dāng)終密度為7.0g/cm3?；蚋邥r，這些材料可用壓制一預(yù)粉末冶金燒結(jié)一復(fù)壓一粉末冶金燒結(jié)來制造。

應(yīng)用

? ? 粉末冶金鐵一銅合金和銅鋼材料廣泛用于制造中等強度的結(jié)構(gòu)應(yīng)用。材料的含銅量通常為2%。當(dāng)需要后續(xù)切削加工時，化合碳含量不得高于0.5%，為提高材料的強度與耐磨性，這一類材料還可以進行熱處理。當(dāng)需要耐磨性高而不適于進行熱處理時，推薦采用含銅量較高(5%)的材料。為了在使用者進行自潤滑，密度低的零件可進行浸油處理。

?

顯微組織

? ? 混合于粉末冶金鐵粉中的銅粉于1082℃左右溶化，在鐵粉顆粒之問流動并流入小孔隙中，從而有助于鋼的燒結(jié)。正常粉末冶金燒結(jié)的含銅量為2%的合金材料中很少或沒有未熔化的銅。銅的百分含量高時，銅將以單獨相存在。銅溶于鐵中，但不會滲透到鐵粉顆粒心部。當(dāng)銅粉顆粒熔化時，其擴散或遷移后將遺留下相當(dāng)大的孔隙，這些孔隙將在材料中保留下來，在顯微組織中很容易看出來。
